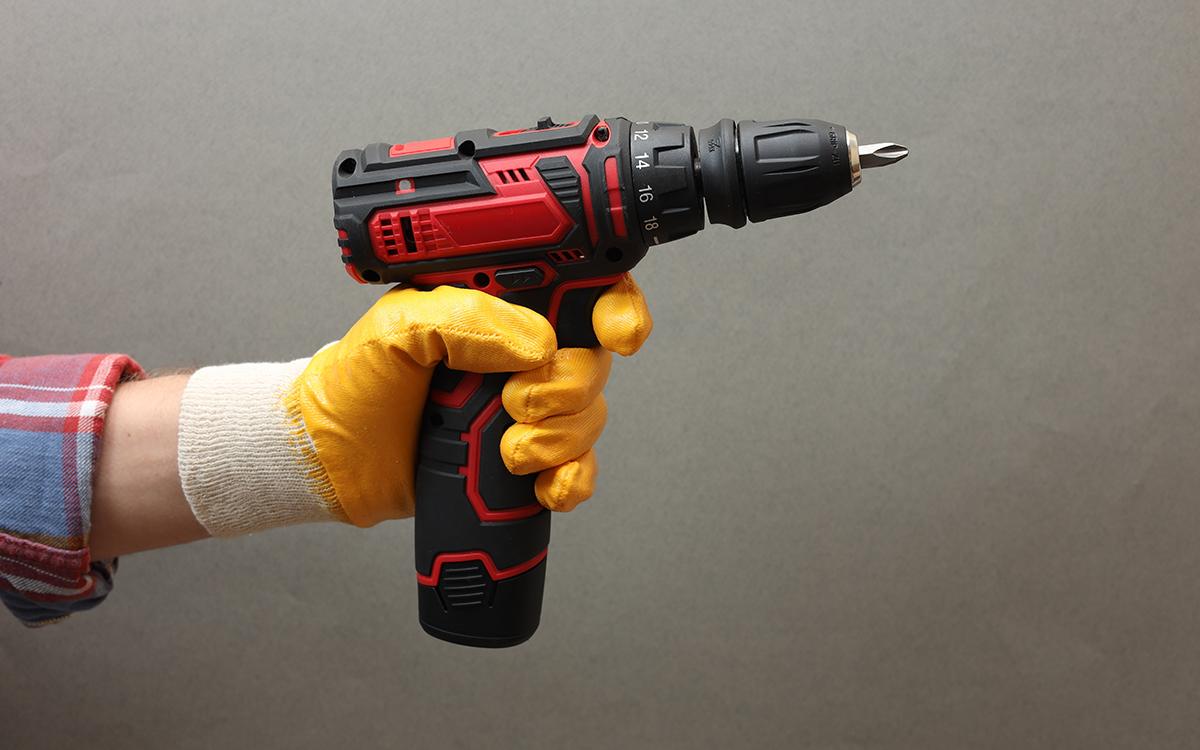

Как снять патрон с шуруповерта и какой инструмент для этого нужен

Фото: New Africa / Shutterstock / FOTODOM

Подписывайтесь на наши соцсети в

Telegram «Максе» ВКонтакте

• Устройство
• Как открутить
• Как разобрать
• Частые вопросы
• Краткая инструкция

Устройство патрона шуруповерта

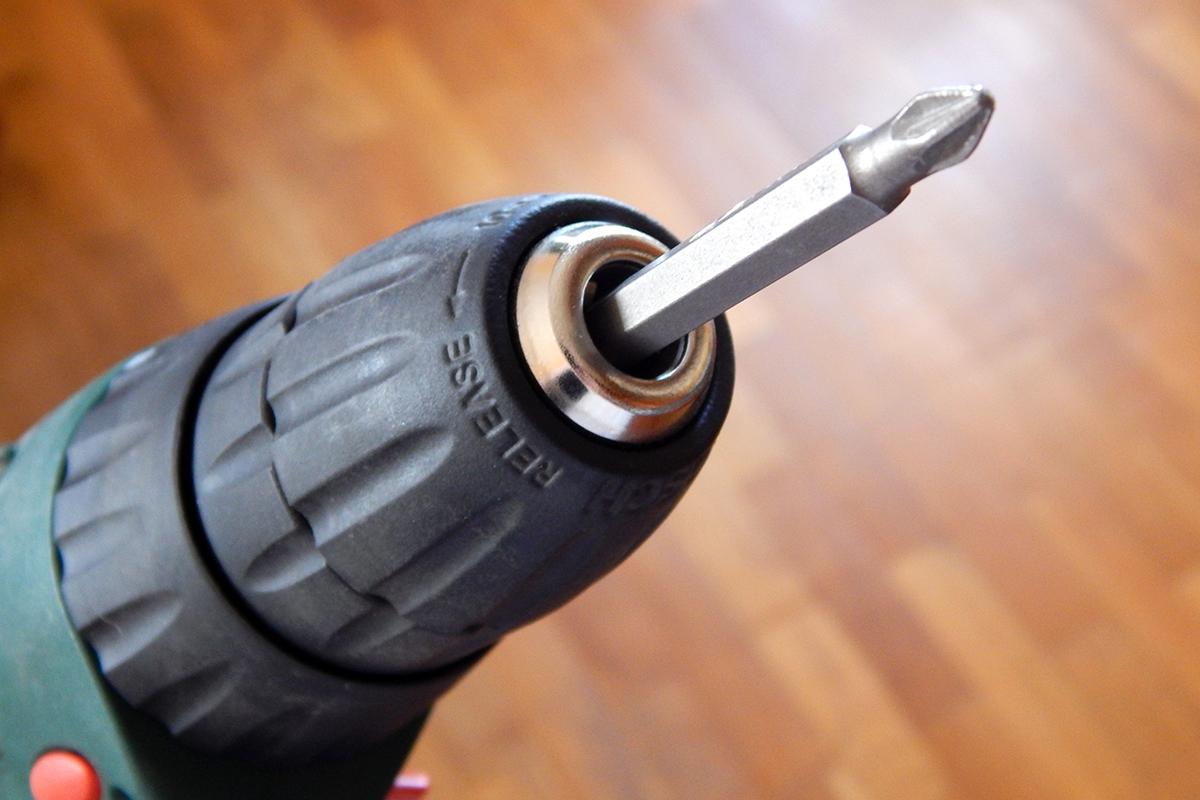

Чаще всего корпус патрона шуруповерта делают из металла и пластика

(Фото: Astafyev Valery / Shutterstock / FOTODOM)

Патрон шуруповерта — это внешний зажим на конце инструмента, в который вставляют сверло или биту. Он принимает на себя крутящий момент от главного вала (шпинделя). Последний в движение приводит электромотор в момент подачи питания: от сети или аккумулятора.

Основная задача патрона — зафиксировать оснастку и передать вращение. По способу фиксации патроны бывают быстрозажимными, когда для смены бит и сверл достаточно провернуть муфты на корпусе патрона вручную, и с ключом, которым затягивают крепление (зубчатовенцовые). Устройство патрона шуруповерта не сильно отличается в зависимости от модели техники. К основным элементам конструкции относятся:

1. Корпус: это внешняя часть, которая скрывает основные рабочие механизмы.
2. Зажимные губки (кулачки): металлические элементы для захвата биты и сверла.
3. Муфты или кольца: поворачиваются вручную или с помощью ключа для открытия и смыкания губок.

Как открутить патрон на шуруповерте

Способ, как снять патрон, зависит от того, как он крепится к шуруповерту — на резьбе или конусе. Но, как правило, сложных инструментов для этого не нужно. Базово понадобятся:

• крестовая отвертка;
• плоскогубцы, разводной ключ;
• молоток.

Гильза с фиксирующим винтом

Такой патрон удерживает винт. Он находится на его дне: сперва элемент придется открутить, а после снять основной патрон. Пошагово это выглядит так:

1. Отключите шуруповерт от сети, у автономных моделей для надежности снимите аккумулятор.
2. С помощью вращающихся муфт на корпусе патрона разведите максимально в стороны зажимные кулачки.
3. Внимательно посмотрите внутрь патрона — на дне будет видна шляпка фиксирующего винта.
4. Чаще всего винт имеет крестовой шлиц, подберите отвертку в размер.
5. Начните откручивать винт: у большинства современных шуруповертов это нужно делать по часовой стрелке, а не наоборот, как обычно. На некоторых бюджетных моделях винт может быть правым — тогда откручивается против часовой.
6. Осторожно извлеките винт, отложите его на время в сторону, чтобы не потерять.
7. Затем вставьте в патрон биту или шестигранный ключ, плотно зафиксируйте губками.
8. Возьмите разводной ключ или плоскогубцы, захватите выступающую часть шестигранника и плавно прокручивайте его, создавая рычаг.
9. Делайте это пока не почувствуете, что сопротивление резко пропало (в этот момент раздастся звук, похожий на металлический щелчок).
10. Аккуратно продолжайте прокручивать патрон, пока он не снимется с резьбы.

Конус Морзе

Конус Морзе — это самоблокирующаяся система с коническим хвостовиком, который вставляется в отверстие шпинделя. Они плотно прилегают друг к другу и в момент работы удерживаются за счет трения. В большинстве шуруповертов этот тип крепления не используют. Обычно он есть в тяжелом инструменте, например в сверлильных станках и дрелях.

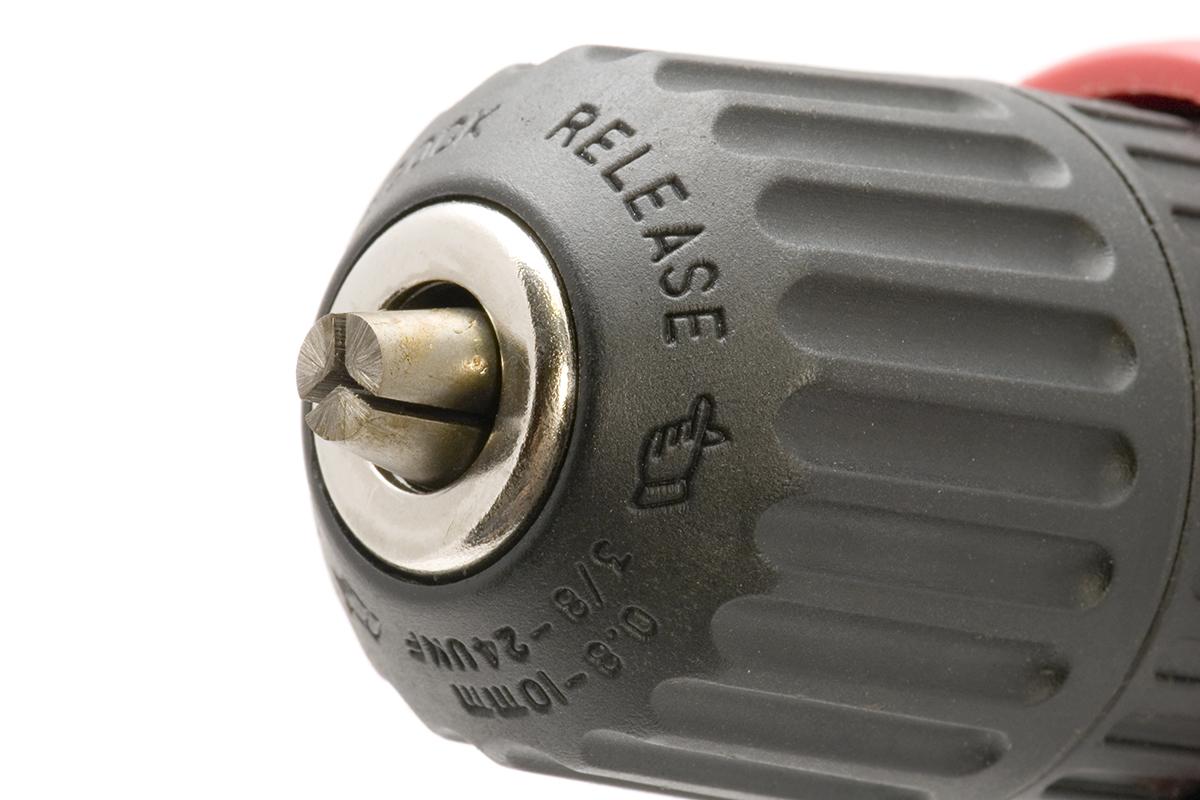

Конус получил название по имени своего изобретателя — американского инженера Стивена Морзе

(Фото: Ugorenkov Aleksandr / Shutterstock / FOTODOM)

Снимать патрон с конуса Морзе нужно так:

1. Осмотрите место стыка патрона и корпуса инструмента, здесь будут специальные прорези — окна.
2. Вставьте в них металлический клин (обычно идет в комплекте) или специальный съемник.
3. Возьмите молоток и нанесите несколько ударов по торцу клина.
4. После серии ударов попробуйте потянуть патрон на себя — он должен сдвинуться с конуса.
5. Повторяйте шаги 3 и 4 до тех пор, пока патрон не снимется с конуса.

Как разобрать патрон на шуруповерте

На современных шуруповертах патроны часто неразборные, поэтому элемент меняют полностью. Необходимость в разборке может понадобиться для периодической профилактики, например чтобы очистить от забившейся внутри грязи, или для диагностики неисправности. В общем виде это происходит так:

1. Отсоедините патрон от инструмента способом, который соответствует типу крепления — на винте или конусе.
2. Снимите внешний кожух — для этого нужно подцепить отверткой с торца фиксирующие защелки. Либо чуть подбить крышку, постукивая по ней с тыльной стороны патрона.
3. Возьмите деталь в руки и внимательно осмотрите ее на предмет явных повреждений.
4. Сфотографируйте расположение кулачков — каждое посадочное место уникально, менять их местами нельзя.
5. Переверните патрон вниз и слегка постучите по корпусу, чтобы губки выпали из него.
6. Осмотрите их внимательно на предмет целостности резьбы.
7. Далее выньте пружину и кольцо, по которому скользят кулачки.
8. Промойте и смажьте все металлические детали, чтобы снять грязь и ржавчину. Для этого можно использовать специальные смазки или универсальную WD-40.
9. Соберите патрон в обратном порядке
10. Установите патрон на шуруповерт, проверьте работу.

Частые вопросы

Вот еще несколько вопросов о том, как снять и поменять патрон на шуруповерте.

Какая резьба на патроне шуруповерта?

Резьба на патронах шуруповертов бывает двух типов: метрическая — обозначается буквой «М» и дюймовая с маркировкой UNF. Обычно она выбита сбоку или на дне патрона. Ищите записи в формате 1/2-20 UNF, 3/8-24 UNF, M12x1.25 и им подобные. Для каждого инструмента эти значения индивидуальны. При смене патрона подбирать новый нужно по исходным параметрам резьбы. Если маркировки нет, измерьте диаметр резьбы штангенциркулем и посчитайте шаг.

Что делать, если патрон шуруповерта заклинило?

Первое, что нужно сделать, — обесточить инструмент. После дайте ему остыть и осмотрите внешне патрон, попробуйте еще раз прокрутить его, а затем добавьте внутрь смазку. Подождите несколько минут, чтобы масло хорошо растеклось внутри, а затем попробуйте простучать патрон. Сделать это можно резиновым молотком через деревянные проставки. Постучите по патрону несильными ударами со всех сторон, пытаясь «выбить» заклинивший механизм. Попробуйте еще раз прокрутить деталь.

Если патрон не поддается, прогрейте его феном или опустите в горячую воду (но не кипяток) на 5–10 минут. Попробуйте снова. Когда ничего из этого не помогает, обратитесь в сервисный центр.

Как снять патрон с шуруповерта: краткая инструкция

• Определите тип крепления: это может быть резьбовое или конусное. Последнее чаще используют в технике, рассчитанной на большие нагрузки.
• Подготовьте инструменты: понадобятся отвертка, плоскогубцы, большой шестигранник или бита.
• Найдите стопорный винт: для этого разведите максимально в стороны губки патрона и посмотрите на дно, там будет видна шляпка винта.
• Открутите его с помощью отвертки: у многих современных моделей этот винт имеет левую резьбу — то есть поворачивайте по часовой стрелке.
• Снимите патрон: извлеките стопорный винт и прокрутите патрон. Если сопротивление слишком сильное, зажмите плотно губками шестигранник или биту, сделав таким образом рычаг. Захватите его край плоскогубцами, вращайте.
• Для конусного крепления используйте специальные проставки и молоток: установите клин сразу за тыльной стороной патрона, постучите по нему. Попробуй прокрутить патрон.
